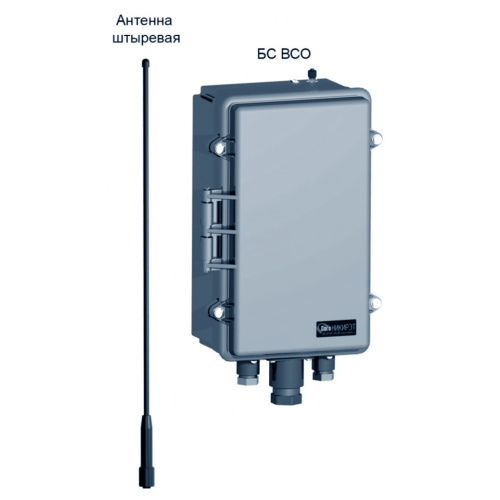

Комплект блока сопряжения ВСО

Комплект блока сопряжения ВСО обеспечивает обработку и отображение информации, поступающей по радиоканалу от средств обнаружения (СО) и выдачу обработанной информации по проводным линиям связи в виде нормально замкнутых или нормально разомкнутых контактов реле и по интерфейсу RS-485 на различные системы и комплексы, например, на изделие «Фокус-СМ-16», «Фокус-СМ-32», на контроллеры комплекса «Гоби-212», на СОУД «Медиана» и т.п.

Блок сопряжения ВСО (БС ВСО) позволяет:

• подключать до 60 устройств из состава комплекса «Паутина-М»;
• вести самостоятельную настройку и инсталляцию СО по радиоканалу с использованием встроенных индикатора и клавиатуры;
• обеспечивать связь с СО из состава комплекса «Паутина-М» на расстоянии до 500 м по радиоканалу на частоте 433 МГц.

БС ВСО имеет девять выходных цепей в виде «сухих» контактов реле, работающих на размыкание или замыкание (исходное состояние контактов реле в дежурном режиме: замкнуто или разомкнуто, инициализируется при установке БС ВСО на объекте). К каждому из восьми реле с наименованиями выходных цепей СО1 – СО8 может быть привязано от одного до нескольких СО, при этом, при поступлении по радиоканалу сигнала тревоги с любого из нескольких подключенных к одному реле СО, выходная цепь реле переключается из дежурного в тревожное состояние. Девятое реле (наименование выходной цепи СО9) привязано к кнопке вскрытия и срабатывает при открывании крышки блока.



Схемы подключения

Напряжение питания, В	20,0… 30,0
Ток потребления, мА	130
Частота, Гц	0.000433
Диапазон рабочих температур, °С	— 40… + 70
