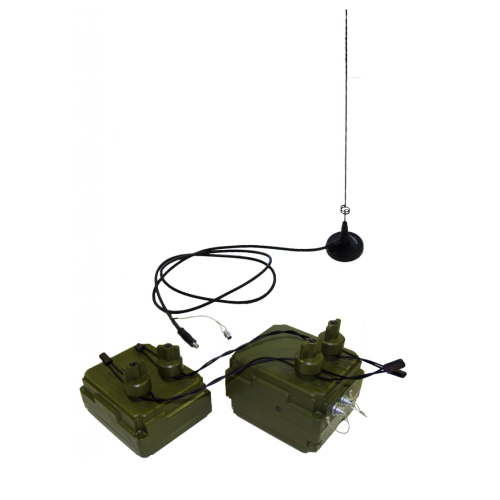

БСК-МСО

Магнитометрическое средство обнаружения. Входит в состав комплекса “Паутина-М”

Категория:
Описание
Характеристики

Магнитометрическое средство обнаружения. Изделие предназначено для организации скрытого (маскируемого) рубежа охраны на участках неподготовленной местности, обнаружения нарушителей, обладающих магнитным моментом (оружие, транспортные средства и т.п.), в зоне обнаружения (ЗО) и передачи сообщений о состоянии средства обнаружения (СО) по радиоканалу.

БСК-МСО обладает высокой маскируемостью, отсутствием мертвых зон, возможностью установки в любой грунт и на любой рельеф (кроме сыпучих песков, скальных пород и грунтов, содержащих магнитные предметы и породы). Средство обнаружения размещается в грунте на глубине до 0,3 м.

Принцип действия изделия основан на выделении и преобразовании изменений индукции магнитного поля, возникающих при движении в ЗО объекта обнаружения, обладающего магнитным моментом, в тревожное сообщение. Настройка параметров алгоритма обнаружения изделия на месте эксплуатации осуществляется с помощью пульта управления центрального (ПУЦ) или пульта контроля переносного (ПКП) комплекса БСК “Паутина-М” по радиоканалу без извлечения из грунта.

Зона обнаружения одного преобразователя магнитометрического (ПММ) над поверхностью грунта Зона обнаружения пяти ПММ над поверхностью грунта

Варианты применения:

  • Установка преобразователей магнитометрических (ПММ), блока электронного изделия (БЭ МСО) и батарейного отсека дополнительного (БОД) на поверхности грунта.
  • Установка ПММ, БЭ МСО и БОД в грунте.

Установка БЭ МСО, ПММ, БОД и антенны на грунт Установка БЭ МСО, ПММ, БОД и антенны на грунт

Количество ПММ определяется тактической задачей.



Состав:
Блок электронный БЭ-МСО (БАЖК.468179.092) 1 шт.
Комплект антенны (БАЖК.464969.004) 1 к-т
Комплект преобразователей магнитометрических (в составе 10 ПММ) (БАЖК.425919.048) 1 к-т
Комплект ремонтный (БАЖК.425119.049) 1 к-т
Сумка (БАЖК.323382.086-01, БАЖК.323382.099) 2 шт.
Ранец десантника (РД-54) 1 шт.
Дополнительно поставляются:
Комплект элементов питания
Батарейный отсек дополнительный (БОД)
Комплект ремонтный

Время непрерывной работы от комплекта элементов питания БАЖК.563251.056 (1 шт.) не менее 60 суток (при подключении одного комплекта ПММ).
Время непрерывной работы от комплекта питания АИП-12 БАЖК.563251.044-01 (1 шт.) не менее 24 суток (при подключении одного комплекта ПММ).
Время непрерывной работы от комплекта питания АИП4/12 БАЖК.563251.052-01 (1 шт.) не менее 30 суток (при подключении одного комплекта ПММ).

Установка изделия выполняется в следующем порядке:

  • Подготовить углубления в грунте в местах установки составных частей изделия.
  • Установить в углубления антенну в сборе с КМЧ-А, соединить ее с БЭ МСО, к которому, при необходимости подключить БОД.
  • Выполнить конфигурирование изделия с использованием ПКП комплекса БСК “Паутина-М”.
  • Установить МСО и БОД в подготовленные углубления не засыпая грунтом.
  • Подключить ПММ к БЭ МСО.
  • Проверить работоспособность изделия, после чего засыпать углубления грунтом, не нарушая горизонтальности установки ПММ и исключая падение крупных кусков грунта на составные части изделия.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (ПРЕИМУЩЕСТВА):

  • Пассивный принцип обнаружения движущихся объектов.
  • Возможность формирования локальных («точечных») и протяженных зон обнаружения.
  • Маскируемая установка на местности.
  • Настройка параметров алгоритма обнаружения на месте эксплуатации осуществляется с помощью ПКП по радиоканалу без извлечения изделия из грунта.
  • Продолжительная автономная непрерывная круглосуточная работа.

БСК-МСО устойчиво к воздействию следующих помеховых факторов:

  • осадков в виде дождя – любой интенсивности;
  • наличие травяного покрова в пределах зоны обнаружения – любой высоты;
  • наличие деревьев и кустарника в пределах зоны обнаружения;
  • наличие снежного покрова – любой высоты.
Длина зоны обнаружения, м 30
Ширина зоны обнаружения, м 3
Диапазон рабочих частот, ГГц 0,433075.. 0,43479
Напряжение питания, В 6,0… 17,0
Диапазон рабочих температур, °С – 40… + 50
