БСК-РВП

Средство обнаружения двухпозиционное радиоволновое подземное. Входит в состав комплекса “Паутина-М”

Категория:
Описание
Характеристики

Двухпозиционное радиволновое средство обнаружения. Предназначено для скрытого временного блокирования локальных рубежей охраны на неподготовленной местности, в т.ч. в лесу. Изделие устанавливается в грунт.

Изделие имеет встроенный радиомодем для передачи тревожных сообщений по радиоканалу на пульт управления центральный (ПУЦ) и пульт контроля переносной (ПКП) на расстояние до 1 км (без использования ретрансляторов РТ).

Принцип действия изделия основан на зондировании электромагнитными импульсами области пространства между блоком передающим (БПРД) и блоком приемным (БПРМ) и регистрации в БПРМ изменений принятых сигналов, вызванных появлением нарушителя в пределах зоны обнаружения (ЗО).

Варианты применения

    1. Формирование объемной ЗО длиной от 5 до 30 м между БПРД и БПРМ, расположенными на поверхности грунта с использованием средств естественной маскировки (ветки, листва, камни и т.п.), либо скрытно размещаемыми в земле на глубину не более 0,1 м от верхних плоскостей блоков до поверхности грунта.

      • Первый вариант применения изделия "БСК-РВП"  Первый вариант применения изделия "БСК-РВП"  Первый вариант применения изделия "БСК-РВП"

    2. Формирование протяженной объемной зоны обнаружения под проводной линией (ПЛ), установленной на некоторой высоте вдоль блокируемого рубежа между БПРД и БПРМ, расположенными на поверхности грунта или скрытно в земле на расстоянии до 150 м друг от друга (аналог проводноволнового средства обнаружения).

      Для организации проводной линии предусмотрена поставка комплектов стоек для грунта «СПС-125» (БЖАК.425919.035) и комплектов проводов комбинированных 2х250 (БЖАК.425919.030).

      При развертывании в лесу ПЛ может закрепляться на стволах деревьев. Предусмотрена поставка штырей для закрепления провода на стволах деревьев.

    • Второй вариант применения изделия "БСК-РВП" Второй вариант применения изделия "БСК-РВП" Второй вариант применения изделия "БСК-РВП"

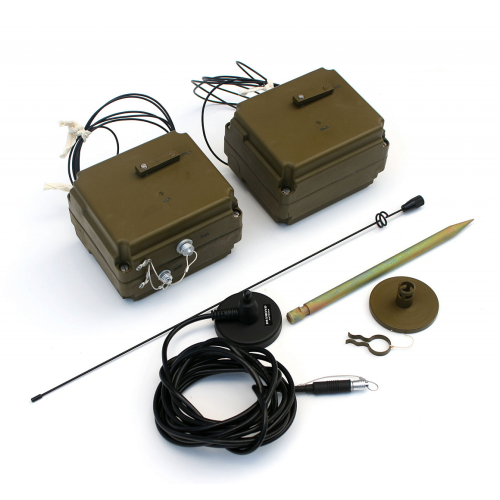

Состав:
Блок приемный (БПРМ) 1 шт.
Блок передающий (БПРД) 1 шт.
Комплект антенны 1 к-т
Комплект принадлежностей 1 к-т
Комплект ЗИП-О 1 к-т
Комплект монтажных частей (КМЧ) 1 к-т
Сумка 1 шт.
Дополнительно поставляются:
Комплект элементов питания
Батарейный отсек дополнительный (БОД)
Автономный источник питания

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ (ПРЕИМУЩЕСТВА):

  • Визуально скрытная установка блоков на местности (невидимый для нарушителя рубеж охраны).
  • Наличие зоны обнаружения около блока приемного (БПРМ) и блока передающего (БПРД), что исключает несанкционированный доступ к блокам.
  • Сохранение работоспособности при полном затоплении БПРМ и БПРД талыми водами или осадками.
  • Работоспособность в траве, кустах, в лесу, при занесении снегом.
  • Возможность увеличения протяженности ЗО до 150 м с использованием направляющей проводной линии между БПРД и БПРМ с повторением рельефа местности.
Длина зоны обнаружения, м без проводной линии – 4… 30
с проводной линией на стойках – 30… 150
с проводной линией на деревьях – 30… 100
Ширина зоны обнаружения, м без проводной линии – не более 8
с проводной линией – не более 6
Время автономной работы, суток при использовании литиевых элементов питания – не менее 90
при использовании автономных источников питания – не менее 40
Диапазон рабочих температур, °С – 40… + 50
