Годограф-Универсал

Изделие позволяет обнаруживать:

• преодоление нарушителем способом перелезания и разрушения ограждений высотой до 3 м, выполненных из профлиста, плоского колюче-ленточного полотна, сварных металлических сеток или спирали АКЛ, стандартных железобетонных плит (допускаются кирпичные вставки толщиной не более 0,15 м), литых и сварных конструкций решетчатого типа, козырьковых заграждений из сетки и спирали АКЛ;
• подкоп нарушителя под инженерным ограждением;
• перемещение нарушителя по поверхности грунта;
• нарушителя по его воздействию на грунт и на ограждение (путем реализации комбинированного алгоритма обнаружения);
• разрушение металлических конструкций (решёток, переборок, дверей сейфов).

Изделие может применяться для создания рубежей охраны протяженных участков местности, периметров объектов, малоразмерных объектов, мониторинга въезда и выезда на объект охраны, подъезда и подхода к объекту охраны.

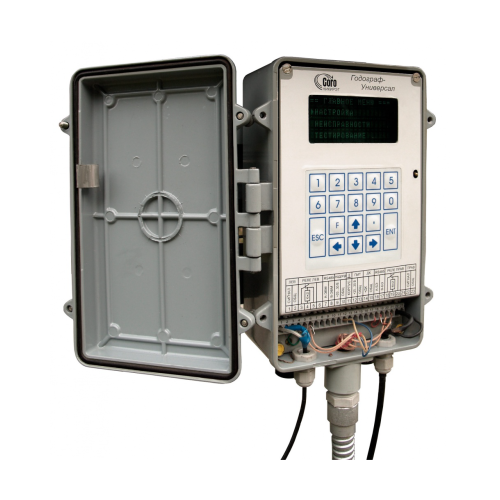

Изделие состоит из блока электронного (БЭ) и чувствительных элементов (ЧЭ). Блок электронный имеет встроенную панель управления и индикации, позволяющую выбирать алгоритмы работы, задавать параметры обнаружения. Тип ЧЭ выбирается в зависимости от варианта использования изделия.

Принцип действия изделия основан на преобразовании с помощью чувствительного элемента механических колебаний заграждения (металлической конструкции) и/или колебаний грунта в электрические сигналы, последующей аналого-цифровой обработке сигналов и передаче сигнала срабатывания на систему сбора и обработки информации (ССОИ).

При аналоговом вибрационном режиме работы изделие формирует сигнал срабатывания по результатам обработки сигналов, полученных от чувствительного элемента – аналогового кабельного или точечного виброчувствительного элемента (ВЧЭ). При цифровом режиме работы изделие формирует сигнал срабатывания по результатам обработки сигналов, полученных от чувствительного элемента – цифрового сейсмочувствительного элемента (СЧЭ) или цифрового виброчувствительного ВЧЭ. При комбинированном режиме работы изделие формирует сигнал срабатывания по результатам комбинированной обработки сигналов, полученных с ВЧЭ и СЧЭ участка.

Изделие обеспечивает организацию одного или двух участков блокируемого рубежа с длиной каждого от 5м для ВЧЭ (от 20м для СЧЭ) до 250м (до 1000м для сегментированного ВЧЭ).

Варианты применения

• ВИБРАЦИОННОЕ СРЕДСТВО ОБНАРУЖЕНИЯ

  Для формирования вибрационного средства обнаружения

  к блоку электронному изделия подключаются аналоговые (или цифровые) кабельные вибрационные чувствительные элементы (ВЧЭ) или аналоговые точечные ВЧЭ (вибропреобразователи). При этом обеспечивается:

  • обнаружение нарушителей, преодолевающих ограждение и козырёк способами перелаза или разрушения;
  • обнаружение нарушителей при проведении подкопа под ограждением;
  • обнаружение попыток разрушения решеток и других элементов инженерного оборудования объекта.

  Кабельные ВЧЭ монтируются в одну линию по полотну ограждения (открыто или в защитном коробе), на козырьке или в грунте под ограждением. Вибропреобразователи размещаются на элементах защищаемых решетчатых или площадных конструкций.

  При использовании цифрового ВЧЭ дополнительно обеспечиваются:

  • возможность наращивания протяженности одного участка рубежа охраны до 1000 м;
  • индивидуальная настройка каждого звена цифрового ВЧЭ под механические характеристики конкретного участка ограждения и существующие помеховые условия, формирование участков обхода и нечувствительности;
  • возможность локализации места проникновения нарушителя с точностью до длины соответствующего звена цифрового ВЧЭ и передачи информации об этом в ССОИ;
  • возможность сопряжения звеньев цифровых ВЧЭ с соответствующими участками системы видеонаблюдения;
  • возможность классификации типа преодоления (разрушение или перелаз).



• ВИБРАЦИОННОЕ КОМБИНИРОВАННОЕ СРЕДСТВО ОБНАРУЖЕНИЯ


• СЕЙСМИЧЕСКОЕ СРЕДСТВО ОБНАРУЖЕНИЯ

  Для формирования сейсмического средства обнаружения

  к блоку электронному изделия подключаются цифровые сейсмические чувствительные элементы (СЧЭ). При этом обеспечиваются:

  • обнаружение нарушителей, полностью пересекших рубеж охраны, и нечувствительность к их перемещению вдоль рубежа;
  • определение направления перемещения нарушителя и локализация места нарушения с точностью до звена СЧЭ;
  • возможность классификации типа нарушителя (человек /транспортное средство);
  • индивидуальная настройка каждого звена СЧЭ под механические характеристики грунта и существующие помеховые условия, формирование участков обхода и нечувствительности (в районах выхода на рубеж охраны фасадов зданий и сооружений, ворот и т.п.);
  • возможность обнаружения нарушителей, перемещающихся непосредственно внутри малоразмерных площадок (с отсечкой «внешних» помех);
  • возможность сопряжения звеньев цифровых СЧЭ с соответствующими участками системы видеонаблюдения.



• СЕЙСМИЧЕСКОЕ КОМБИНИРОВАННОЕ СРЕДСТВО ОБНАРУЖЕНИЯ

  Для формирования комбинированного вибросейсмического средства обнаружения

  (реализующего алгоритм обнаружения по схеме «И» или «ИЛИ») к блоку электронному изделия подключаются аналоговый ВЧЭ и цифровой ВЧЭ (либо цифровой СЧЭ). При этом обеспечиваются:

  • формирование на одном участке двух рубежей охраны, реализующих различные физические принципы обнаружения нарушителей;
  • повышенная помехоустойчивость работы средства обнаружения (средняя наработка на ложное срабатывание не менее 3000 ч, при реализации алгоритма работы по схеме «И»).



* – Тип, количество и длина определяются при заказе

Диапазон рабочих температур, °С	– 50… + 50
Длина зоны обнаружения, м	при использовании: аналогового кабельного ВЧЭ – до 500 (2х250) аналогового кабельного противоподкопного ВЧЭ – до 500 (2х250) аналогового точечного ВЧЭ – до 40 зон (2х20) цифрового кабельного ВЧЭ – до 2000 (2х1000) цифрового СЧЭ – до 500 (2х250) комбинированного (аналогового ВЧЭ + цифрового СЧЭ) – до 500 (2х250)
Напряжение питания, В	20.. 30
Напряжение питания по цепи подогрева, В	20.. 30
Ток потребления, мА	10
Диапазон рабочих температур ЧЭ, °С	аналогового ВЧЭ: – 60… + 60 цифровых ВЧЭ и СЧЭ: – 40… + 50
Мощность потребления по цепи подогрева, Вт	не более 5,0
Мощность, потребляемая БЭ, Вт	в дежурном режиме (при выкл. интерфейсе RS-485) – не более 0,25 в дежурном режиме (при вкл. интерфейсе RS-485) – не более 0,5 в режиме настройки – не более 1,0
Мощность, потребляемая цифровым звеном ВЧЭ/СЧЭ, Вт	не более 0,09/0,09
Прочие
Вариант изделия	Стандарт, А, СА
Децимальный номер	БАЖК.425118.004
Элемент каталога	Годограф-Универсал
Гарантия	18 месяцев

• Пассивный принцип действия, не создающий электромагнитных помех в окружающей среде.
• Универсальность – применяется как вибрационное, сейсмическое или комбинированное (вибросейсмическое) средство обнаружения (СО), использующее цифровые или аналоговые чувствительные элементы.
• Работает со всеми системами сбора и обработки информации (ССОИ), имеющие сопряжение с периферийными внешними устройствами по интерфейсу RS-485 или по «сухим» контактам реле, работающим на размыкание.
• Предусмотрена блокировка клавиатуры для исключения несанкционированного изменения режима работы и установленного алгоритма.
